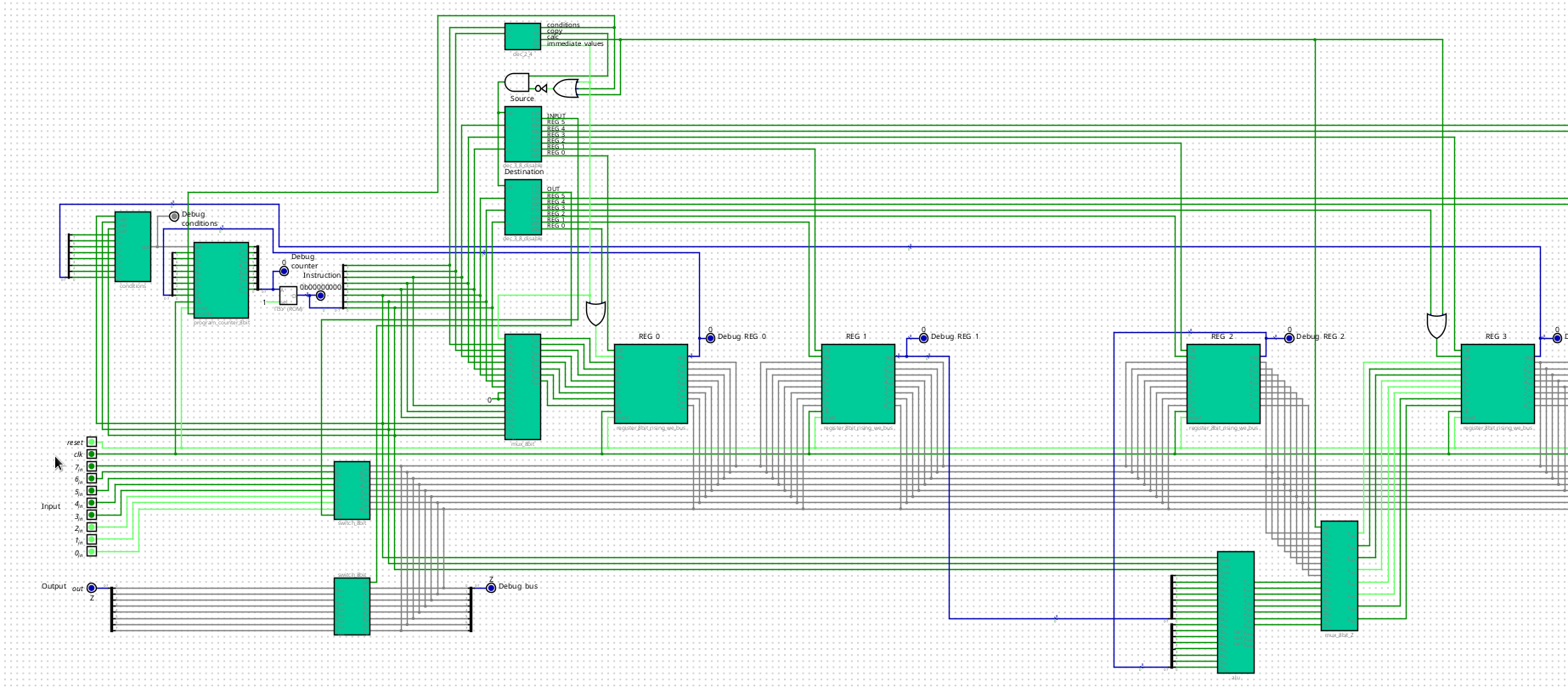

Turing Complete

Arithmetic Engine

tip

Разблокирует фабрику компонентов, что позволит создавать собственные компоненты для уровней CPU Architecture.

Arithmetic Logic Unit (ALU) Арифметико-логическое устройство

Коротко что это значит:

Arithmetic — сложение, вычитание, инкремент, декремент
Logic — AND, OR, XOR, NOT, сравнения
Unit — отдельный функциональный блок процессора

Задача:

Добавить еще два варианта в схему Logic Engine:

ADD для сложения двух восьмибитных чисел

SUB для вычитания двух восьмибитных чисел

Для 8 комбинаций, нам хватит первых трех младших битов
V| bits :
-|---------------
0| xxxxx000   OR
1| xxxxx001   NAND
2| xxxxx010   NOR
3| xxxxx011   AND
4| xxxxx100   ADD
5| xxxxx101   SUB
[x x x x x D2 D1 D0 ]

Реализация ALU через NAND.

Arithmetic Engine

Схема созданного вами компонента определяет его функционал, а планировка определяет форму. Имеено по этой причине, нельзя было двигать красные компоненты на схеме, так как они участвуют в форме нового компонента.

Реализация ALU через OR.

New_Component_ALU

Circuit Simulation: ALU

Необходимые компоненты схемы ALU:

3 Bit Decoder
8 Bit Switch (SWC)
Adding Bytes
8 bit NEG
8 bit NOT
8 bit NAND или OR (но расход mosfet транзисторов больше)

Проверка:

Input 1:     00000100 # 4

Input 2:     00000011 # 3
---------------------------
Instructions xxxx0000 # OR
Output       00000111 # 7

Instructions xxxx0001 # NAND
Output       11111111 # 255 или -1

Instructions xxxx0010 # NOR
Output       11111000 # 248 или -8

Instructions xxxx0011 # AND
Output       00000000 # 0

Instructions xxxx0100 # ADD
Output       00000111 # 7


Instructions xxxx0101 # SUB
Output       00000001 # 1

Registers

Пришло время создать свой главный проект, реализующий компьютерную архитектуру OVERTURE. Это будет настоящая машина, полная по Тьюрингу, истинный компьютер во всех смыслах!

Этот уровень — реализация инструкции MOV между регистрами, где адреса источника и назначения закодированы в 8-ми битной инструкции.

Задача: Создайте схему распределения/получения данных соответствующую спецификации

На схеме вам дается:

8-ми битный компонент для получения инструкции

5 ячеек памяти в виде 8-ми битных регистров

внешний вход 8-ми битных данных

внешний выход 8-ми битных данных

На этом уровне вам нужно создать схему которая может копировать из источника в место назначения.

Байт инструкции на этом уровне определяет источник Source и место назначения Destination.

Инструкция — это 8 бит, но используются 6 из них:
ISA (Instruction Set Architecture) — это архитектура набора команд ("язык", на котором процессор понимает команды):
[ x  x | S2  S1  S0 | D2  D1  D0  ]
[ x  x | Source     | Destination ]

REG

В качестве источника и получателя может выступать один из 6 регистров, которые мы обозначим соответственно REG 0,... REG 5.

Кроме того, этот уровень имеет отдельный входной компонент, который может быть источником, и выходной компонент, который может быть пунктом назначения.

Адреса для источника Source:

Source:

S2 S1 S0
--------------
0  0  0  REG 0
0  0  1  REG 1
0  1  0  REG 2
0  1  1  REG 3
1  0  0  REG 4
1  0  1  REG 5
1  1  0  INPUT # использовать внешний вход
1  1  1  UNUSED

Адреса для назначения Destination:

Destination:

D2 D1 D0
--------------
0  0  0  REG 0
0  0  1  REG 1
0  1  0  REG 2
0  1  1  REG 3
1  0  0  REG 4
1  0  1  REG 5
1  1  0  OUTPUT # использовать внешний выход
1  1  1  UNUSED

Например такие инструкции:

xx000110 => Source 000 (REG 0) и Destination 110 (OUTPUT) что означает взять данные из REG 0 и переслать их во внешний OUTPUT
xx011001 => Source 011 (REG 3) и Destination 001 (REG 1) что означает взять данные из REG 3 и переслать их в REG 1
xx110110 => Source 110 (INPUT) и Destination 110 (OUTPUT) что означает взять данные из внешнего INPUT и переслать их во внешний OUTPUT

Registers

Circuit Simulation: Registers

Необходимые компоненты:

Проверка:

INPUT: 00000111 # 7

# tick 1
Instruction: 00110000
    Source 110 (INPUT)
    Destination 000 (REG 0)

# tick 2
Instruction: 00000110
    Source 000 (REG 0)
    Destination 110 (OUTPUT)

Instruction Decoder

Декодер 2 на 4

Схема, которую вы построили на уровне Registers, может копировать значения между регистрами, в то время как "Арифметический Блок" (ALU) может выполнять различные операции над 2-мя входами.

Но вам нужно делать и то и другое в одной и той же схеме.

Задача: Постройте "декодер", который будет определять в каком режиме наш компьютер находится, основываясь на 2-х битах которые вы до сих пор не использовали.

Что бы отличать 4 инструкции OPCODE (Operation Code — код операции), они будут кодировать первыми (старшими) двумя битами:

ISA (Instruction Set Architecture) — это архитектура набора команд ("язык", на котором процессор понимает команды):
[ M1 M0 | S2 S1 S0 | D2  D1  D0  ]
[ OPCODE| Source   | Destination ]

OPCODE:
---------------------------------
00xxxxxx Immediate values
01xxxxxx вычислить (ALU) CALC
10xxxxxx копировать COPY
11xxxxxx условия Conditions

Определите текущий режим работы по входным данным, затем отправьте 1 на соответствующий выход.

Instruction Decoder

Или используйте Byte Splitter для получения доступа к исходным битам, а затем 3-битный декодер для декодирования старших бит на четыре выхода.

Instruction Decoder

Calculations

Пришло время объединить "Арифметический Блок" (ALU) который вы сделали ранее Arithmetic Engine и схему регистров Registers.

Вычислительная схема была сохранена (ALU) и декодер 2 на 4 (DEC) в заводе компонентов и теперь могут быть добавлены как компоненты в схему.

Если вы забыли какое соединение что делает, посмотрите на схему в заводе компонентов.

Задача:

Используйте декодер (Декодер 2 на 4) который вы построили ранее для OPCODE, чтобы понять, что делать с регистрами REG1, REG2, REG3:

копировать COPY (OPCODE = 10)

или вычислять (ALU) CALC (OPCODE = 01).

(для упрощения уровня, в режиме CALC регистры заданы жестко т.е. конкретные, их пока не адресуем)

Вот 4 режима (напоминание):
ISA (Instruction Set Architecture) — это архитектура набора команд ("язык", на котором процессор понимает команды):
[ M1 M0 | S2 S1 S0 | D2  D1  D0  ]
[ OPCODE| Source   | Destination ]

OPCODE:
---------------------------------------
0 0 Immediate values (не нужен сейчас)
0 1 вычислить (ALU) CALC
1 0 копировать COPY
1 1 условия Conditions (не нужен сейчас)
Когда вы находитесь в режиме вычислений (ALU) CALC, используйте REG 1 и REG 2 в качестве Source (входов), а Destination (результат) сохраните в REG 3.

Не забудьте что у декодера 3 на 8 есть выключающий бит при HIGH сигнале, так как нам в режиме CALC не нужны из инструкции Source и Destination, ведь мы жестко фиксировали работу с регистрами REG1, REG2, REG3. Но в режиме COPY, декодеры 3 на 8 должны использоваться для адресации регистров либо внешнего входа/выхода.

Еще, в этом уровне, модифицированные регистры, у них есть дополнительно ножка "Always output", т.е. всегда можно его прочитать без необходимости выставлять сигнал HIGH на pin Load.

Так как режим OPCODE CALC использует младшие 6 бит не по назначению, тогда нужно убедится, что они не влияют на шину и регистры, для этого нужно что бы декодеры Source и Destination не декодировали инструкцию, а выдавали такие сигналы которые отключают регистры от входа и выхода.

Для двух старших бит можно использовать декодер 2 на 4 который мы построили ранее на уровне Instruction Decoder он тоже принимает 8 бит но реагирует только на первые два старших, в принципе его можно переделать, для этого нам есть завод компонентов, заменим 8-ми битный вход на 2-х битный. Или можно взять еще один декодер 3 на 8 (избыточно).

Наш компонет ALU принимает 8 бит инструкцию, входом для нее будет служить младшие биты которые мы используем для адресации выхода Destination: D2 D1 D0

(COPY тут не реализовано) Calculations

Либо можно вообще не заниматься двойным передокированием младших битов инструкции D2 D1 D0, и напрямую пустить в ALU все 8 бит инструкции.

Calculations

А вот, переделанный декодер с двумя входными пинами вместо 8

2bit_input_decoder_2_to_4

Circuit Simulation: Calculations

Необходимые компоненты:

В режиме CALC (ALU), Conditions и Immediate Values декодеры для Source/Destination не нужны

Program

Компонент ввода инструкций был удален. Он заменен компонентом программирования Program Memory.

Раньше мы использовали ручной ввод инструкции (Instruction Input) прямой передачей 8 бит. Теперь нам выдают Program Memory (ПЗУ ROM (Read-Only Memory)) который содержит в своей постоянной памяти 8-ми битные инструкции. Что бы их достать нам нужно их поочередно брать по индексу, для этого нам нужно использовать 8-ми битный счетчик который будет с каждым тактом увеличиваться и мы будем получать следующую инструкцию из блока Program Memory.

В блоке Program Memory инструкции хранятся в определенной последовательности. Это и есть последовательное выполнение программы, код языка программирования выполняется последовательно.

Program

Circuit Simulation: 8-bin decimal display

Для отображения 8-ми битного десятичного числа потребуется 8 бит что-бы кодировать 256 значений от 0-255. Воспользуемся методом BCD (Double Dabble), закодируем каждую комбинацию из 8-ми бит в 12 бит, по 4 бита на дисплей.

Например значение 00001010=000000010000 означает число 10 в двоичном виде 00001010 это адрес на входе, а значение 000000010000 это 12 бит которые будут распределены на три 4-х битных дисплея 0000 0001 0000 т.е. для дисплея для десятков мы передаем 1 и на трех дисплея мы видим 010

Формат данных для пользовательского компонента имитирующего RAM:

address 8 bit:BCD 12 bit

00000000=000000000000
00000001=000000000001
00000010=000000000010
00000011=000000000011
00000100=000000000100
00000101=000000000101
00000110=000000000110
00000111=000000000111
00001000=000000001000
00001001=000000001001
00001010=000000010000
00001011=000000010001
00001100=000000010010
00001101=000000010011
00001110=000000010100
00001111=000000010101
00010000=000000010110
00010001=000000010111
00010010=000000011000
00010011=000000011001
00010100=000000100000
00010101=000000100001
00010110=000000100010
00010111=000000100011
00011000=000000100100
00011001=000000100101
00011010=000000100110
00011011=000000100111
00011100=000000101000
00011101=000000101001
00011110=000000110000
00011111=000000110001
00100000=000000110010
00100001=000000110011
00100010=000000110100
00100011=000000110101
00100100=000000110110
00100101=000000110111
00100110=000000111000
00100111=000000111001
00101000=000001000000
00101001=000001000001
00101010=000001000010
00101011=000001000011
00101100=000001000100
00101101=000001000101
00101110=000001000110
00101111=000001000111
00110000=000001001000
00110001=000001001001
00110010=000001010000
00110011=000001010001
00110100=000001010010
00110101=000001010011
00110110=000001010100
00110111=000001010101
00111000=000001010110
00111001=000001010111
00111010=000001011000
00111011=000001011001
00111100=000001100000
00111101=000001100001
00111110=000001100010
00111111=000001100011
01000000=000001100100
01000001=000001100101
01000010=000001100110
01000011=000001100111
01000100=000001101000
01000101=000001101001
01000110=000001110000
01000111=000001110001
01001000=000001110010
01001001=000001110011
01001010=000001110100
01001011=000001110101
01001100=000001110110
01001101=000001110111
01001110=000001111000
01001111=000001111001
01010000=000010000000
01010001=000010000001
01010010=000010000010
01010011=000010000011
01010100=000010000100
01010101=000010000101
01010110=000010000110
01010111=000010000111
01011000=000010001000
01011001=000010001001
01011010=000010010000
01011011=000010010001
01011100=000010010010
01011101=000010010011
01011110=000010010100
01011111=000010010101
01100000=000010010110
01100001=000010010111
01100010=000010011000
01100011=000010011001
01100100=000100000000
01100101=000100000001
01100110=000100000010
01100111=000100000011
01101000=000100000100
01101001=000100000101
01101010=000100000110
01101011=000100000111
01101100=000100001000
01101101=000100001001
01101110=000100010000
01101111=000100010001
01110000=000100010010
01110001=000100010011
01110010=000100010100
01110011=000100010101
01110100=000100010110
01110101=000100010111
01110110=000100011000
01110111=000100011001
01111000=000100100000
01111001=000100100001
01111010=000100100010
01111011=000100100011
01111100=000100100100
01111101=000100100101
01111110=000100100110
01111111=000100100111
10000000=000100101000
10000001=000100101001
10000010=000100110000
10000011=000100110001
10000100=000100110010
10000101=000100110011
10000110=000100110100
10000111=000100110101
10001000=000100110110
10001001=000100110111
10001010=000100111000
10001011=000100111001
10001100=000101000000
10001101=000101000001
10001110=000101000010
10001111=000101000011
10010000=000101000100
10010001=000101000101
10010010=000101000110
10010011=000101000111
10010100=000101001000
10010101=000101001001
10010110=000101010000
10010111=000101010001
10011000=000101010010
10011001=000101010011
10011010=000101010100
10011011=000101010101
10011100=000101010110
10011101=000101010111
10011110=000101011000
10011111=000101011001
10100000=000101100000
10100001=000101100001
10100010=000101100010
10100011=000101100011
10100100=000101100100
10100101=000101100101
10100110=000101100110
10100111=000101100111
10101000=000101101000
10101001=000101101001
10101010=000101110000
10101011=000101110001
10101100=000101110010
10101101=000101110011
10101110=000101110100
10101111=000101110101
10110000=000101110110
10110001=000101110111
10110010=000101111000
10110011=000101111001
10110100=000110000000
10110101=000110000001
10110110=000110000010
10110111=000110000011
10111000=000110000100
10111001=000110000101
10111010=000110000110
10111011=000110000111
10111100=000110001000
10111101=000110001001
10111110=000110010000
10111111=000110010001
11000000=000110010010
11000001=000110010011
11000010=000110010100
11000011=000110010101
11000100=000110010110
11000101=000110010111
11000110=000110011000
11000111=000110011001
11001000=001000000000
11001001=001000000001
11001010=001000000010
11001011=001000000011
11001100=001000000100
11001101=001000000101
11001110=001000000110
11001111=001000000111
11010000=001000001000
11010001=001000001001
11010010=001000010000
11010011=001000010001
11010100=001000010010
11010101=001000010011
11010110=001000010100
11010111=001000010101
11011000=001000010110
11011001=001000010111
11011010=001000011000
11011011=001000011001
11011100=001000100000
11011101=001000100001
11011110=001000100010
11011111=001000100011
11100000=001000100100
11100001=001000100101
11100010=001000100110
11100011=001000100111
11100100=001000101000
11100101=001000101001
11100110=001000110000
11100111=001000110001
11101000=001000110010
11101001=001000110011
11101010=001000110100
11101011=001000110101
11101100=001000110110
11101101=001000110111
11101110=001000111000
11101111=001000111001
11110000=001001000000
11110001=001001000001
11110010=001001000010
11110011=001001000011
11110100=001001000100
11110101=001001000101
11110110=001001000110
11110111=001001000111
11111000=001001001000
11111001=001001001001
11111010=001001010000
11111011=001001010001
11111100=001001010010
11111101=001001010011
11111110=001001010100
11111111=001001010101

Особенность реализации RAM (именно в симуляторе circuitjs)

RAM:

A0, A1, A2 — это адресные входы (куда подаётся адрес ячейки)
D0, D1, D2... D7 — это выходы данных (откуда читается содержимое ячейки)

Сигнал	Значение	Режим работы
WE = 1	HIGH	ЧТЕНИЕ — данные из памяти выводятся на выходы D0-D7
WE = 0	LOW	ЗАПИСЬ — данные с входов D0-D7 записываются в память
OE = 1	HIGH	Разрешение выхода — данные появляются на выходах
OE = 0	LOW	Высокий импеданс — выходы отключены (Z-состояние)

RAM в симуляторе не понимает, что в поле данных находится формат BCD, RAM просто видит 12 бит 000000010000 как одно целое число и автоматически преобразует в десятичное представление, получается 10000 что соответвует значению 16 в десятичной системе.

Поэтому если вручную вводить в поле данных RAM, нужно преобразовывать требуемый код BCD в его представление числа в десятичной форме.

# ввод данных в RAM
0:0
1:1
2:2
3:3
4:4
5:5
6:6
7:7
8:8
9:9
10:16

# симулятор перекодирует данные RAM в свой формат.
# Данные распределены по строкам из 8-ми значений. И позиция числа соответвует его номеру адреса.
0: 0 1 2 3 4 5 6 7
8: 8 9 16

Код для создания данных RAM

use std::fs::File;
use std::io::Write;
/*
Данные для RAM.
Индекс массива это адрес для RAM.
Данные представлены в десятичном формате, будут преобразованы в 12-ти битные значения для логики BCD.
*/
fn main() -> std::io::Result<()> {
    // --- Наглядный массив чисел, который можно редактировать вручную ---
    let numbers: [u8; 256] = [
        0, 1, 2, 3, 4, 5, 6, 7, 8, 9,
        10, 11, 12, 13, 14, 15, 16, 17, 18, 19,
        20, 21, 22, 23, 24, 25, 26, 27, 28, 29,
        30, 31, 32, 33, 34, 35, 36, 37, 38, 39,
        40, 41, 42, 43, 44, 45, 46, 47, 48, 49,
        50, 51, 52, 53, 54, 55, 56, 57, 58, 59,
        60, 61, 62, 63, 64, 65, 66, 67, 68, 69,
        70, 71, 72, 73, 74, 75, 76, 77, 78, 79,
        80, 81, 82, 83, 84, 85, 86, 87, 88, 89,
        90, 91, 92, 93, 94, 95, 96, 97, 98, 99,
        100, 101, 102, 103, 104, 105, 106, 107, 108, 109,
        110, 111, 112, 113, 114, 115, 116, 117, 118, 119,
        120, 121, 122, 123, 124, 125, 126, 127, 128, 129,
        130, 131, 132, 133, 134, 135, 136, 137, 138, 139,
        140, 141, 142, 143, 144, 145, 146, 147, 148, 149,
        150, 151, 152, 153, 154, 155, 156, 157, 158, 159,
        160, 161, 162, 163, 164, 165, 166, 167, 168, 169,
        170, 171, 172, 173, 174, 175, 176, 177, 178, 179,
        180, 181, 182, 183, 184, 185, 186, 187, 188, 189,
        190, 191, 192, 193, 194, 195, 196, 197, 198, 199,
        200, 201, 202, 203, 204, 205, 206, 207, 208, 209,
        210, 211, 212, 213, 214, 215, 216, 217, 218, 219,
        220, 221, 222, 223, 224, 225, 226, 227, 228, 229,
        230, 231, 232, 233, 234, 235, 236, 237, 238, 239,
        240, 241, 242, 243, 244, 245, 246, 247, 248, 249,
        250, 251, 252, 253, 254, 255
    ];

    // --- преобразования числа в 12-битный BCD (десятичное число для RAM)) ---
    fn to_bcd_decimal(n: u8) -> u16 {
        let hundreds = n / 100;
        let tens = (n / 10) % 10;
        let ones = n % 10;
        ((hundreds as u16) << 8) | ((tens as u16) << 4) | (ones as u16)
    }

    // --- Генерация текста в формате RAM симулятора circuitjs ---
    for (addr, &num) in numbers.iter().enumerate() {
        let bcd_value = to_bcd_decimal(num);
        println!("{}:{}", addr, bcd_value);
    }
/*
    // --- Создание бинарного файла ---
    let mut file = File::create("number.bin")?;
    for &num in numbers.iter() {
        let bcd_value = to_bcd_decimal(num);
        // Записываем как 16-битное слово (little-endian)
        file.write_all(&bcd_value.to_le_bytes())?;
    }
*/
    Ok(())
}

Формат данных для RAM:

address (decimal form):BCD (12-bit number in decimal form)

number:address

Применяется 8-ми битный счетчик для последовательного перебора адресов с 0-255, а данные по этим адресам просто совпадают со значением адреса.

8-ми битный десятичный дисплей

Circuit Simulation: Program

Необходимые компоненты:

8-ми битный счетчик

Для корретного старта программы, первый адрес в памяти RAM должен быть больше чем 0, т.е. 1 или 2 и т.д. но не 0.

Conditions

Задача: На этом уровне на вход подаётся значение и 3 бита условия (8 возможных комбинации).

3 бита определяют условие, как показано ниже.

Проверьте значение по выбранному условию и выведите 1 если оно выполняется, иначе 0.
V| bits:      Выведите 1 когда:
-|-----------------------------------------
0| 0  0  0    Никогда т.е. ничего не делать
1| 0  0  1    Если значение = 0
2| 0  1  0    Если значение < 0
3| 0  1  1    Если значение ≤ 0
4| 1  0  0    Всегда, просто вывести 1
5| 1  0  1    Если значение ≠ 0
6| 1  1  0    Если значение ≥ 0
7| 1  1  1    Если значение > 0

Убедитесь, что вы находитесь в режиме -1 , а не в режиме +255.

Связь с условными переходами (JMP / JZ / JN)

Есть:

VALUE — обычно результат ALU (последняя операция)
3 бита — код условия
Выход Conditions — COND_OK
- COND_OK = 1 → условие выполнено → переход разрешён
- COND_OK = 0 → переход запрещён

success

Нужны всего 2 флага:

ZERO (Z) это VALUE=0 получить можно так: все биты через OR потом NOT т.е. NOR
NEGATIVE (N) это просто старший бит VALUE (бит 7)

И далее нужно получить POSITIVE (P): P = NOT N AND NOT Z

Схема Conditions — это и есть “блок условий процессора”. Он отвечает на один вопрос: разрешён ли переход? (1 или 0)

Ассемблер	Условие	Код	Проверка
	никогда	000	0
JMP	всегда	100	1
JZ	== 0	001	Z
JNZ	!= 0	101	!Z
JN	< 0	010	N
JP	> 0	111	P
JLE	≤ 0	011	N OR Z
JGE	≥ 0	110	!N

O0 = C0 & 0
O1 = C1 & Z
O2 = C2 & N
O3 = C3 & (N | Z)
O4 = C4 & 1
O5 = C5 & !Z
O6 = C6 & !N
O7 = C7 & P

COND_OK = O0 | O1 | O2 | O3 | O4 | O5 | O6 | O7

Conditions

Circuit Simulation: Conditions

Необходимые компоненты:

Immediate values

Нам нужен способ напрямую передавать числа из нашей программы в регистры.

Иногда бывает полезно загрузить значение непосредственно из программы, а не из регистров. Это называется загрузкой непосредственного значения (Immediate Values).

Ключевая идея уровня - Инструкция сама является данными! (Как в уровне Calculations, мы использовали младшие биты предназначенные для адреса Destination xxxxxD2D1D0 в режиме OPCODE 01 не для адреса Destination, а для блока ALU)

[ M1 M0 | S2 S1 S0 | D2  D1  D0  ]
[ OPCODE| Source   | Destination ]

OPCODE:
------------
0 0 Immediate values непосредственные значения

Задача: В режиме "Immediate values" преобразовать 6 младших бит инструкции в байт и передать его в REG0

Если линии остаются активными, когда не должны — будет короткое замыкание. Это значит: В Immediate Mode: только Immediate должен писать в REG0. В других режимах: Immediate вообще не должен влиять на шину

IMMEDIATE = NOT M1 AND NOT M0

Если шесть бит инструкции после бит OPCODE и есть наши данные (S2 S1 S0 D2 D1 D0) то мы можем закодировать значение от 0 до 63 включительно (xxxxxx = 2⁵ + 2⁴ + 2³ + 2² + 2¹ + 2⁰ = 32 + 16 + 8 + 4 + 2 + 1 = 64)

Тогда мы берем шесть младших бит инструкции и превращаем их в байт, и записываем в REG0

Нам нужно:

отключить декодеры для Source и Destination, так как в роли Source у нас данные инструкции,а в роли Destination REG0
используя компонент Switch 8 bit (MUX) решить какие данные пустить в REG0
используя компонент переключателя 1 bit (подойдет и Switch 8 bit (MUX)) разрешить регистру REG0 сохранить данные, так как биты адресации Destination мы теперь используем как часть данных

исправил схему:

в режиме Immediate values необходимо так же отключить декодеры Source и Destination, как это сделано в режиме COPY
так же нет необходимости в 8-ми битном MUX для сигналов LOW/HIGH, поставил gate OR для флага Save у REG 0

Immediate values

Circuit Simulation: OPCODE Immediate values

Необходимые компоненты:

8 bit и 1 bit Multuplexers (MUX)

Turing Complete

tip

Разблокирует компонент RAM (ПЗУ).

note

Полнота по Тьюрингу (Turing completeness) — это свойство вычислительной системы, означающее, что она может выполнить любую вычисляемую функцию, если дать ей достаточно времени и памяти.

Минимальный набор из четырёх вещей:

Память (неограниченная или достаточно большая)
Условные переходы (if/goto)
Изменение памяти (запись)
Бесконечный цикл (или возможность продолжать)

В инструкции два старших бита M1, M0 отвечают за режимы OPCODE, в котором нам нужно реализовать 11xxxxxx Conditions.

До этого момента все программы ограничивались выполнением байт за байтом.

До сих пор только код из Program влиял на память (REG0,...), теперь память должна влиять на код.

До этого:

PC (Program Counter счётчик) всегда делал PC = PC + 1
Код → влиял на данные

С добавлением условной логики Conditions, наш компьютер теперь может выполнить любой алгоритм и вычислить все что вычислимо.

Теперь:

Данные → могут влиять на код
Мы можем изменить PC из инструкции
Это и есть условные переходы (branch / jump)

Последний недостающий кусок CPU которую нам нужно добавить, это механизм для изменения текущего значения счётчика через инструкции, при определённых услових.

В режим Conditions мы попадаем при инструкции 11xxxxxx

В этом режиме, значение REG3 проверяется на условие заданное тремя младшими битами инструкции xxxxxD2D1D0.
Если условие выполняется, мы записываем значение REG0 в счётчик. Изменение значения счетка с помощью условия означает, что мы можем пропускать инструкции основываясь на условиях или запускать инструкции в цикле.

Эти условия соответствуют компоненту Conditions который был сохранён в завод компонентов:

0 0 0 Никогда т.е. не должны ничего делать
0 0 1 Если REG3 = 0
0 1 0 Если REG3 < 0
0 1 1 Если REG3 ≤ 0
1 0 0 Всегда
1 0 1 Если REG3 ≠ 0
1 1 0 Если REG3 ≥ 0
1 1 1 Если REG3 > 0

Реализация:

Отключаем блок декодера для Source и Destination, так как мы используем в роли Source REG3, а в роли Destination REG0
Данные для проверки условий в компоненте Conditions. Берём REG3 — это результат вычислений (для этого нужен 1 битный переключатель (подойдет и Switch 8 bit (MUX)) чтобы в компонент вычисления условий Conditions пошли данные из REG3)
Если условие = 1 → берем данные с REG0 и записываем в PC
Иначе → PC просто увеличится на 1, как обычно

Turing Complete

Circuit Simulation: Priority input

Circuit Simulation: Program Counter (PC): Controlled Counter

Необходимые компоненты:

PC (Program Counter ) — это не просто счётчик команд, это управляемый регистр.

В каждом такте процессора, PC указывает, откуда читать инструкцию в памяти
После выборки инструкции:
- обычно происходит инкремент PC = PC + 1
- иногда PC ← другое значение (jump, immediate, return), согласно блоку условий Conditions

Program Counter обязан:

Обновляться ровно один раз за такт (только по фронту clock).
Обновляться без enable. PC обязан обновляться каждый такт.
- Остановка PC = остановка процессора.
Иметь стабильное значение в течение всего такта.
Всегда иметь валидное значение (никогда не должен быть Z). Адрес инструкции всегда должен существовать.
- Даже при reset — он определён.
Выбирать ровно одно следующее значение
- из набора:
  - PC + 1
  - Immediate
  - Jump target
  - Return address

┌────────────────────────────────┐
|       ┌────────────┐           │
PC ───► │  +1 Adder  │──┐        │
        └────────────┘  │        │
                        ├──► MUX ┘ ───► D[7:0]
Immediate ──────────────┘

Счетчик с управлением (Controlled Counter)

Имеет 3 управляющих сигнала:

Increment (+1) - переход к следующей команде
Load - загрузка нового адреса (для JUMP)
Reset - сброс в начало программы

Основная задача:

Хранить адрес следующей команды в памяти программ.

Три режима работы:

Последовательное выполнение (обычный режим)

PC указывает на текущую команду
После выполнения команды PC автоматически +1
Переход к следующей ячейке памяти

Прыжок/Переход (Jump)

Текущая команда говорит: "Перейди на адрес X"
PC загружает новый адрес X
Следующая команда будет по адресу X

Сброс (Reset)

PC устанавливается в начальный адрес (обычно 0x00)
Начинает выполнение программы сначала

failure

Program counter не должен инкрементировать значение с Load сразу после получения. Начинается счетчик с Full adder у которого второе слогаемое 1, результат идет в первый вход MUX, а второй это Load внешние данные, выход MUX сохраняется в register, выход с register идет на выход и во вход Full adder тем самым замыкая цикл.

Circuit Simulation: Turing Complete

Необходимые компоненты:

Digital simulator

В режиме calc, conditions и immediate values, декодеры sorce и destination не должны влиять на шину, но если их перевести в состояние Z то шина имеет К.З.

Архитектура ISA процессора:

[ x  x | S2  S1  S0 | D2  D1  D0  ]
[OPCODE| Source     | Destination ]

OPCODE:
-------------------------
00xxxxxx Immediate values. Source 6 bit instruction, Destination REG 0
01xxxxxx CALC (ALU). Source REG 1 and REG 2, Destination REG 3
10xxxxxx COPY
11xxxxxx Conditions. Source REG 3 and REG 0, Destination Program counter (PC)

Source:

S2 S1 S0
--------------
0  0  0  REG 0
0  0  1  REG 1
0  1  0  REG 2
0  1  1  REG 3
1  0  0  REG 4
1  0  1  REG 5
1  1  0  INPUT # использовать внешний вход
1  1  1  UNUSED


Destination:

D2 D1 D0
--------------
0  0  0  REG 0
0  0  1  REG 1
0  1  0  REG 2
0  1  1  REG 3
1  0  0  REG 4
1  0  1  REG 5
1  1  0  OUTPUT # использовать внешний выход
1  1  1  UNUSED


Conditions:

0 0 0 Никогда т.е. не должны ничего делать
0 0 1 Если REG3 = 0
0 1 0 Если REG3 < 0
0 1 1 Если REG3 ≤ 0
1 0 0 Всегда
1 0 1 Если REG3 ≠ 0
1 1 0 Если REG3 ≥ 0
1 1 1 Если REG3 > 0

ALU:

V| bits
-|---------------
0| xxxxx000   OR
1| xxxxx001   NAND
2| xxxxx010   NOR
3| xxxxx011   AND
4| xxxxx100   ADD
5| xxxxx101   SUB

Проверка всех режимов:

INPUT: 00000111 # 7

# tick=0 clk=0 addr=0
# tick=1 clk=1 addr=1

     Instruction: 10110001
        OPCODE COPY
        Source 110 (INPUT)
        Destination 001 (REG 1)

# tick=2 clk=0 addr=1
# tick=3 clk=1 addr=2

     Instruction: 00000001 # 1
        OPCODE Immediate values
        Source Instruction
        Destination (REG 0)

# tick=4 clk=0 addr=2
# tick=5 clk=1 addr=3

    Instruction: 10000010
        OPCODE COPY
        Source 000 (REG 0)
        Destination 010 (REG 2)

# tick=6 clk=0 addr=3
# tick=7 clk=1 addr=4

    Instruction: 01000100
        OPCODE CALC
        Source REG 1 и REG 2
        Destination REG 3
        100 ADD

# tick=7 clk=0 addr=4
# tick=8 clk=1 addr=5

    Instruction: 10011110
        OPCODE COPY
        Source 011 (REG 3)
        Destination 110 (OUTPUT)

OUTPUT: 00001000 # 8


# tick=8 clk=0 addr=5
# tick=9 clk=1 addr=6

    Instruction: 11000110
    OPCODE Conditions
    Source (REG 3) данные из которого проверяются в блоке Conditions
        Условие для блока Conditions 110 означает "Выдать 1 если REG3 ≥ 0"
        Ожидаем выход блока условий 1, так как в REG 3 содержится значение 8
    Destination Program counter (PC)
        Program counter (PC) перезапишется данными из REG 0 т.е. 1
        В ROM по адресу 1 начинается снова выполнение этого цикла программы
        Ожидаем зацикленный вывод 00001000 # 8

File ROM.txt:

v2.0 raw
0
b1
1
82
44
9e
c6
ff

File turing_complete_cpu_rising.dig:

Turing Complete

Все файлы симулятора Digital для сборки уровня "CPU Architecture":

Keyboard shortcuts

Computer Science Bookshelf
